一、阳离子交换器概述
本产品是目前离子交换器中先进而实用的产品，将原来固定床顺流再生工艺改为逆流再生，并按无顶压再生进行设计，不但节约了损耗，而且省略了气顶的气源。经钠离子交换器处理后水中总硬度降低至0.04毫克当量/升以下，在处理生水总硬度较高的水，或要求出水硬度较低时，可采用二级串联软化的方法。
二、工作原理
在钠离子交换器内装有一定高度的钠离子交换树脂作为交换剂 。生水自上而下地通过交换剂层，交换剂上的钠离子置换了生水中的钙、镁离子、使水得到了软化。反应如下：
Ca2++2NaR → CaR+2Na+
Mg2++2NaR → MgR+2Na+
交换剂上的钠离子逐渐被钙、镁离子所取代，当使用一段时间以后，就会泄漏出钙、镁离子,在出水的硬度达到所规定的数值时，即停止运行,进行再生。再生时将5～8%的盐水(或稀盐酸)由下向上地通过交换剂层。盐液中的钠离子又置换出交换剂上的钙、镁离子，使交换剂得到再生，恢复其交换能力。反应如下：
CaR+2Na+→ Ca2++2NaR
MgR+2Na+→ Mg2++2NaR
三、结构简述
1. 进水装置
在设备的上部设有进水装置，能使水均匀的分布在交换剂层上。

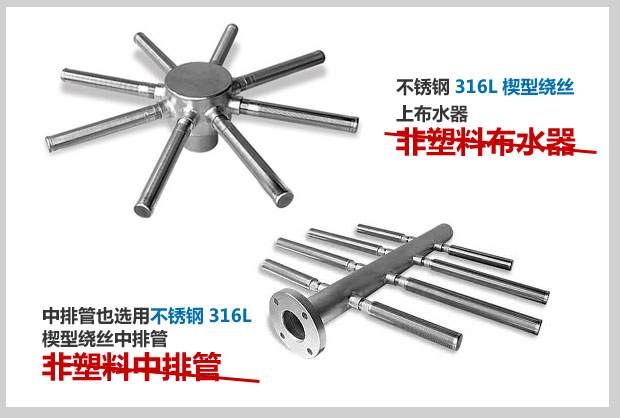

2. 中排装置
中排装置设置在离子交换树脂层和压脂层的分界面上，用于排泄再生食盐废液和进小反洗水，型式为：DN500-N600型为双母管式，DN800-N3200型为支管母管式，材质为不锈钢316L楔型绕丝。
3. 排水装置

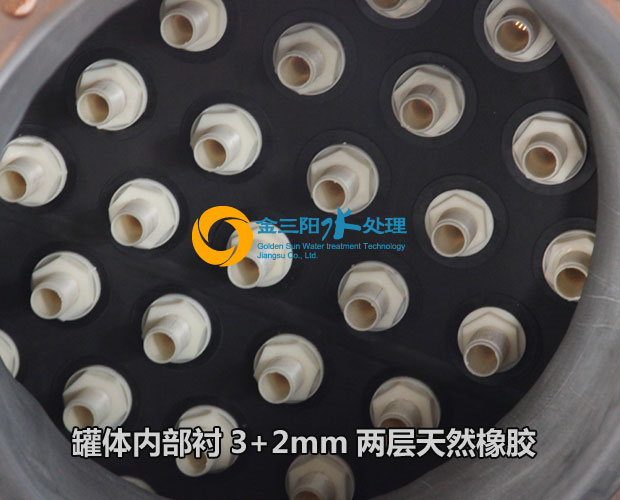

DN1200及以下的设备采用多孔板上装设滤水帽，多孔板采用钢制多孔板。
另外,在交换器下部排水帽处、树脂面处及反洗膨胀高度处各设视镜一个,用以观察体内工况。考虑到树脂的水力装卸，筒体上部设树脂输入口，在筒体下部近多孔板处设树脂卸出口。
四、使用方法

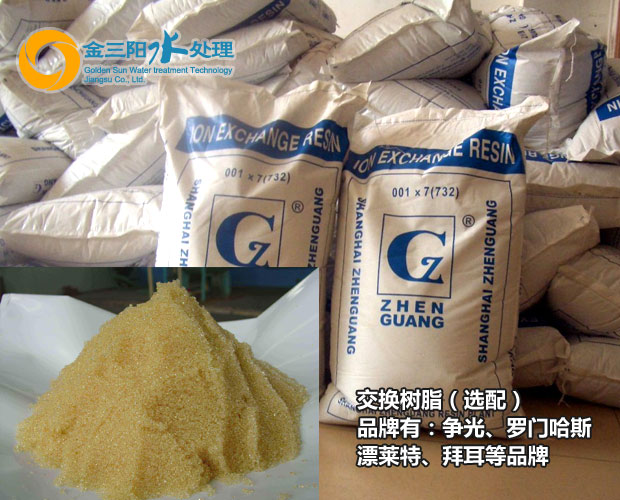

1、树脂处理
浸泡4小时后，放掉食盐水，用水冲洗树脂，直至出水不呈黄色为止。或用5%的HCL溶树脂在未装进交换器之前 ，先应进行筛选,再用8～10% 的NaCl溶液浸泡20液浸泡2～4小时，放掉酸液后，用水冲洗树脂至排水接近中性为止。再将树脂装入设备到所规定的高度。树脂装好后进行一次冲洗。
2、运行
设备内保持一定高的水垫层，以防进水直接冲击树脂层上的压脂层。投入运行前必需进行正洗。即：打开进水阀和排气阀 ，当水满时及时关闭排气阀，打开正洗排水阀，至水质合格立即关闭正洗排水阀,打开出水阀，转入正常运行。
3、再生
当出水水质不合格或生产了一定体积的软水后，离子交换器需停止运行，进行再生，再生的步骤如下：
⑴ 小反洗： 再生前应对中间排液管上面的压脂层进行小反洗，洗去运行时积聚在压脂层和中间排液装置上的污物。小反洗时，先关闭进水阀及出水阀，再打开小反洗进水阀及反洗排水阀，流速一般为5～10米／时，时间3～5分钟。小反洗结束后，关闭小反洗进水阀及反洗排水阀。

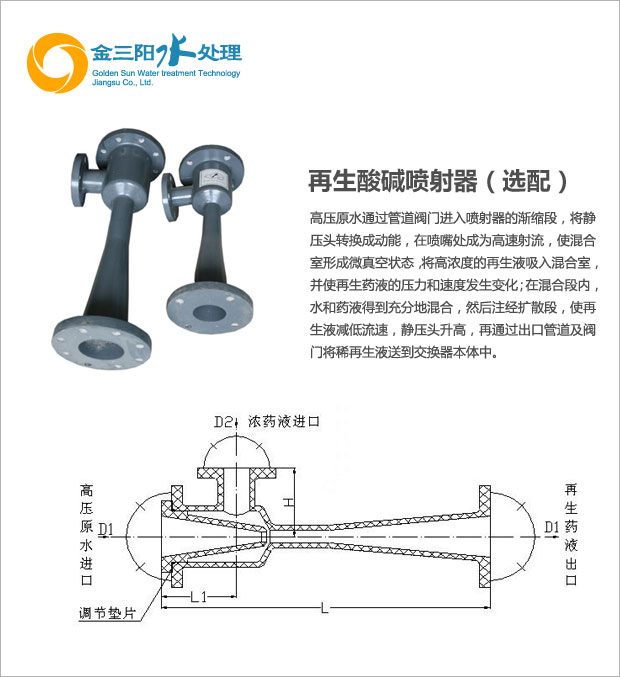

⑵ 进再生液：打开进再生液阀，将再生液从设备的底部输入 ，再打开中间排液阀 ，再生废液由中间装置排出。为保证再生效果，再生流速应控制在5米／时，盐液浓度控制在5～8% 。（再生结束后进行更换）
⑶ 小正洗： 在进再生液过程中，会有部分废液渗入压脂层中，为了节省正洗耗水量及缩短正洗时间，在正洗之前，用小正洗将这部分废液洗匀。小正洗时，打开进水阀然后打开中间排液阀，水从中排装置排出，流速控制在10～15米／时，时间5～10分钟左右。
⑷ 正洗：小正洗结束后，关闭中间排液阀，开启正洗排水阀进行正洗，流速同运行流速，待出水水质符合要求时即关闭排水阀，打开出水阀投入正常运行。
⑸ 大反洗：由于交换剂被压实、污染等会影响正常运行，所以在运行若干周期后必须进行一次大反洗，大反洗的间隔周期可根据本厂的进水浊度 、出水质量 、运行压差和交换容量的情况而定，一般运行10～20个周期进行一次。大反洗后交换剂层被打乱，为了恢复正常交换容量，在大反洗后的第一次再生时 ，再生剂要比第一次增加0.5～1.0倍。大反洗时，打开大反洗进水阀，阀门要由小到大 ，反洗强度控制在反洗视镜的中心线为准，打开反洗排水阀进行反洗，反洗时间约为10～15分钟。
|
