您现在的位置:首页 > 产品中心 > 机械过滤器 > JSY-XWQ高效纤维球过滤器

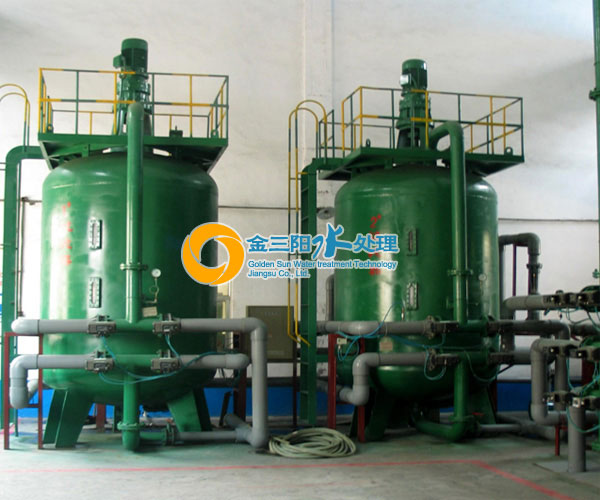

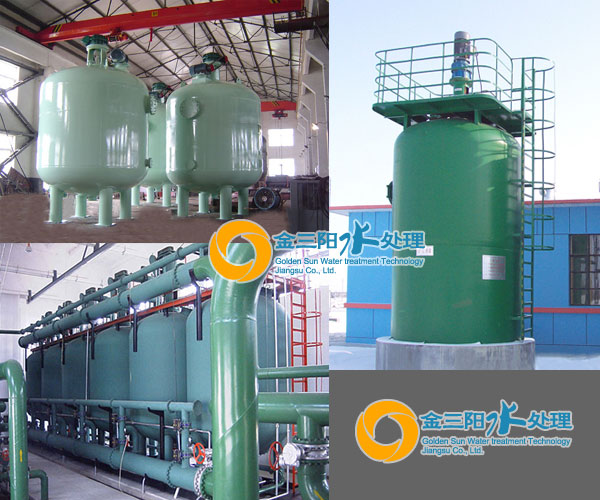

JSY-XWQ高效纤维球过滤器


产品简述:JSY-XWQ型纤维球过滤器系列产品为钢制圆形罐体,采用压力式过滤,以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。在进水SS不大于80 mg/L时可保证出水SS小于5mg/L。


JSY-XWQ高效纤维球过滤器

JSY-XWQ型纤维球过滤器系列产品为钢制圆形罐体,采用压力式过滤,以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。在进水SS不大于80 mg/L时可保证出水SS小于5mg/L。

型 号

JSY-XWQ800

JSY-XWQ1000 JSY-XWQ1200 JSY-XWQ1400 JSY-XWQ1600 JSY-XWQ2000 JSY-XWQ2400 JSY-XWQ2600
规格Φ×H(m) 0.8×2.86 1.0×2.92 1.2×3.02 1.4×3.02 1.6×3.05 2.0×3.25 2.4×3.30 2.6×3.35
过滤面积S(m2) 0.50 0.79 1.13 1.54 2.01 3.14 4.52 5.31
产水能力(m3/h) 12~25 20~40 28~56 38~77 50~100 78~157 113~226 133~265

JSY-XWQ高效纤维球过滤器技术参数

性能项目 具体指标 性能项目 具体指标
单台处理能力 15-210m3/h 悬浮物去除率 85-96%
过滤速度 30m/h 反洗强度 0.5m3/min.m2
设计压力 0.6MPa 反洗历时 20-30min
阻力系数 串联≤0.3MPa 周期反洗水量比 1-3%
并联≤0.15MPa
工作周期 8-48h 截泥污量 6-20kg/m2
粗滤(单台并联) 进水SS≤100mg/l,出水SS≤10mg/l,10微米粒径去除率≥95%
精滤(单台并联) 进水SS≤20mg/l,出水SS≤2mg/l,5微米粒径去除率≥96%
二级串联 进水SS≤100mg/l,出水SS≤2mg/l,5微米粒径去除率≥96%



【JSY-XWQ高效纤维球过滤器单台过滤器技术参数】
型 号 处理量
m3/h
功率
KW
a过滤进水
反洗出水
b过滤进水
反洗出水
c排气 d溢流 地基载荷
t/m2
JSY-XWQ-800 15 4 DN50 DN50 DN32 20 3.2
JSY-XWQ-1000 20 4 DN65 DN65 DN32 20 3.0
JSY-XWQ-1200 30 4 DN80 DN80 DN32 20 3.2
JSY-XWQ-1600 60 7.5 DN100 DN100 DN32 20 3.8
JSY-XWQ-2000 90 11 DN125 DN125 DN32 20 4.2
JSY-XWQ-2400 130 18.5 DN150 DN150 DN40 20 4.4
JSY-XWQ-2600 160 18.5 DN150 DN150 DN40 20 4.5
JSY-XWQ-2800 180 18.5 DN200 DN200 DN40 20 4.7
JSY-XWQ-3000 210 18.5 DN200 DN200 DN40 20 4.9

【JSY-XWQ高效纤维球过滤器单台过滤器外形尺寸】
型号 DN H H1 H2 H3 Φ R n-d
JSY-XWQ-800 800 3597 2866 250 420 1000 300 4-18
JSY-XWQ-1000 1000 3764 3000 220 450 1240 300 4-18
JSY-XWQ-1200 1200 4098 3280 220 480 1432 300 4-22
JSY-XWQ-1600 1600 4364 3480 200 480 1850 450 4-22
JSY-XWQ-2000 2000 4629 3645 210 450 2100 500 8-30
JSY-XWQ-2400 2400 5137 3970 210 500 2500 500 8-30
JSY-XWQ-2600 2600 5282 4070 200 520 2700 500 8-36
JSY-XWQ-2800 2800 5407 4170 200 530 2900 500 8-36
JSY-XWQ-3000 3000 5507 4270 200 550 3100 600 8-36

【串联、并联自动(手动)JSY-XWQ型纤维球过滤系统外形结构】



【串联自动(手动)JSY-XWQ型纤维球过滤系统外形尺寸】
DN L L1 L2 L3 L4 L5 H H1 H2 H3 自重
W
800 3100 1360 780 1200 700 533 3848 420 720 780 3280
1000 3390 1420 840 1320 750 603 3826 420 720 780 3420
1200 3800 1700 950 1500 800 711 4043 540 800 940 3890
1600 4600 2146 1190 1900 800 686 4294 505 1000 1005 4788
2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075
2400 6400 2990 1650 2700 1000 852 4454 389 1100 939 6918
2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286
2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018
3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894

【并联自动(手动)JSY-XWQ型纤维球过滤系统外形尺寸】
DN L L1 L2 L3 L4 L5 H H1 H2 H3 自重
W
800 3100 1360 780 1200 700 533 3848 420 720 780 3280
1000 3390 1420 840 1320 750 603 3826 420 720 780 3420
1200 3800 1700 950 1500 800 663 4043 540 800 940 3890
1600 4600 2146 1190 1900 800 759 4294 505 1000 1005 4788
2000 5550 2525 1390 2300 950 782 4454 564 820 974 6075
2400 6400 2990 1650 2700 1000 788 4454 389 1100 939 6918
2600 6800 3230 1800 2900 1000 1088 4562 414 1000 914 7286
2800 7260 3540 2000 3100 1060 1098 4810 404 1200 1004 8018
3000 7660 3695 2050 3300 1060 1098 4830 403 1200 1003 8894


【串、并联自动(手动)JSY-XWQ型纤维球过滤基础尺寸】


DN A B C D E
串联 并联
800 1230 1230 1200 600 1300 520
1000 1380 1380 1320 660 1360 520
1200 1420 1420 1500 900 1545 603
1600 1730 1730 1900 1300 1994 804
2000 2080 1900 2300 1700 2455 1065
2400 2350 2375 2700 1900 2910 1260
2600 2420 2460 2900 2300 3170 1370
2800 2580 2610 3100 2510 3460 1460
3000 2710 2750 3300 2700 3605 1555


注:1、本公司产品均可按照客户要求量身订做,如客户对产品有任何疑问或要求请及时来电咨询;
  2、本公司保持随时修改之权利,如有修改本公司恕不另行通知。
